HT75XXL低压稳压管LDO
首页 > 产品中心 > IC系列 > LDO稳压-恒流类IC > HT7530、HT7533、HT7536、HT7544、HT7550

产品描述PDF下载

HT75XX 系列
LDO线性稳压器
■ 产品简介
HT75XX系列是采用CMOS工艺制造,低功耗的高压稳压器,最高输入电压可达18V,输出电压
范围为2.0V~5.0V。它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。
■产品特点
● 低功耗:≤3μA
● 低跌落电压:典型值0.1V
● 低温漂:典型值50 ppm/℃
● 高的输入电压:最高可达18V
● 高精度的输出电压:容差为+3%

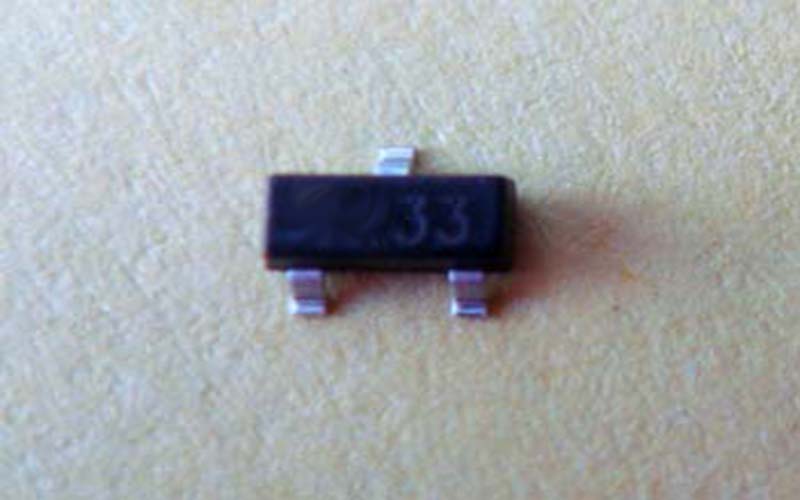

● 封装形式:TO-92、SOT89-3、SOT23-3
■产品用途
● 电池等电源的供电设备● 各种通信设备
● 音频/视频设备 ● 安防监控设备
■ 封装形式和管脚功能定义
管脚序号 管脚
功能说明
TO-92SOT89-3SOT23-3定义
1 11 GND芯片接地端
2 23 VIN启动输入端
3 32 VOUT芯片输出端
■ 型号选择
名称 型号
最高输入 输出电压
容差封装形式
电压(V) (V)
HT7530 18 3.0+3%
HT7533 18 3.3+3%TO92
HT75XXHT7536 18 3.6+3%SOT89-3
HT7544 18 4.4+3%SOT23-3
HT7550 18 5.0+3%
