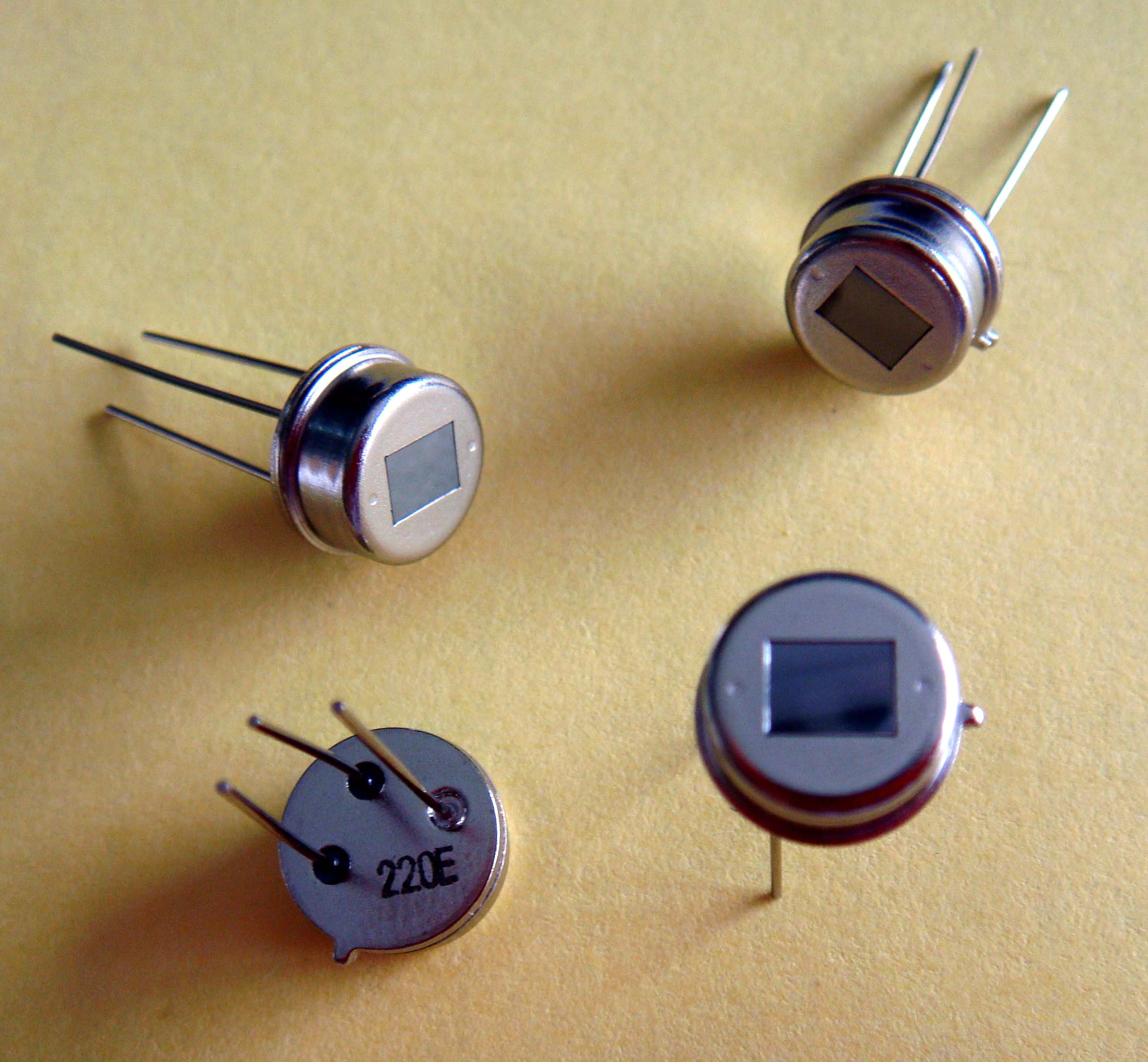

热释电红外传感器RE200B-P

产品描述PDF下载

型号
RE200B
灵敏元面积
2.0×1.0mm2
基片材料
基片厚度
0.5mm
工作波长
7-14μm
平均透过率
75%
输出信号
2.5V
(420°k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
噪声
200mV
(mVp-p) (25℃)
平衡度
20%
工作电压
2.2-15V
工作电流
8.5-24μA
(VD=10V,Rs=47kΩ,25℃)
源极电压
0.4-1.1V
(VD=10V,Rs=47kΩ,25℃)
工作温度
-20℃- +70℃
保存温度
-35℃- +80℃
视场
139°×126°
说明
该传感器采用热释电材料极化随温度变化的特性探测红外辐射,采用双灵敏元互补方法抑制温度变化产生的干扰,提高了传感器的工作稳定性。
使用
1、上述特性指标是在源极电阻R2=47KΩ条件下测定的,用户使用传感器时,可根据自己的需要调整R2的大小。
2、注意灵敏元的位置及视场大小,以便得到最佳光学设计。
3、所有电压信号的测量都是采用峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出信号的峰一峰值。
4、使用传感时,管脚的弯曲或焊接部位应离开管脚基部4mm以上。
5、使用传感器前,应先参考说明书,尤其要防止接错管脚
