SN824i-T-贴片双向通讯数字红外传感器
首页 > 产品中心 > 人体红外感应系列 > 热释电红外传感器 > SN824i-T-贴片双向通讯数字红外传感器

产品描述PDF下载

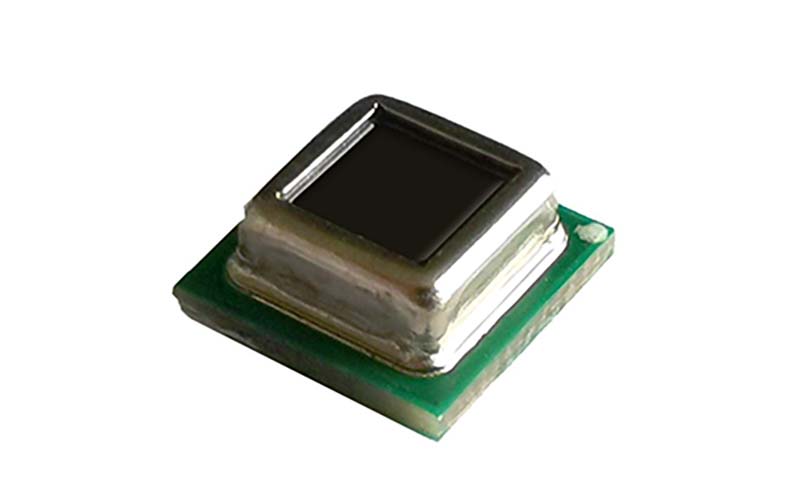

SN824i-T-4PIN贴片双向通讯数字红外传感器

SN824i-T集成表贴式PIR传感器采用全新钽酸锂(LiTaO3)单晶环保材料制作的敏感元,是将数字信号调理芯片(IC)与感应敏感元集成在电磁屏蔽罩内一体化的4Pin数字式热释电红外传感器。

探头与外部控制器(µC)双向通信实现各类配置工作状态的应用,敏感元将感应到的人体移动信号通过甚高阻抗差分输入电路耦合输入数字信号调理IC,数字IC芯片通过14位ADC转换为数字信号,便于后续信号处理及逻辑控制。包括探测灵敏度暨触发阈值的调整、触发复位后盲锁时间、触发事件的信号脉冲计数时间窗口及算法等控制条件,以及三种工作模式的选择均可通过外部控制器(µC)由单线通信接口 SERIN对内部寄存器进行配置来实现。

在数字探头进行日常持续运动传感监测时,µC无需唤醒(进入待机状态以节省电耗);仅当数字探头检测到移动人体信号且达到事先配置的触发条件时,探头内部调理IC通过INT/DOCI外接口向µC发送中断唤醒指令,µC随之进入工作状态(执行后续控制动作)。根据配置工作模式,µC也可通过DOCI端口定期读出或随时强制读出探头数字输出值,然后由µC通过自编算法控制条件决定后续执行操控动作。得益于中断唤醒这一充分的省电耗工作机制,该数字传感系统适合对节能要求较高的场合,尤其是电池供电的应用场合,堪称最省电的传感控制解决方案。
